SC-5050(A2-6)
เครื่องกลึงซีเอ็นซีโครงเอียง
หัวจับมีด
หัวจับมีดเซอร์โว 8/12 สถานี
มอเตอร์หลัก
11kw
หยิบจับไฮดรอลิก
8 นิ้ว/200mm
สปินเดิลเครื่องจักรกล A2-6
50-3000rpm
SC-5050(A2-6) ออกแบบมาสำหรับการแปรรูปชิ้นส่วนขนาดกลางและเล็ก โดยใช้โครงสร้างรางสูง-ต่ำสไตล์ญี่ปุ่น 30 องศา พร้อมสปินเดิลเครื่องจักรกลแรงบิดสูงและหัวจับมีดเซอร์โว 8/12 สถานี เพื่อให้ได้ความแข็งแกร่งในการตัดสูง
1. โครงสร้างรับน้ำหนักหนัก: รางลูกกลิ้ง 45 แบบ 8 สไลด์ระดับ P แรงกดล่วงหน้า
2. สปินเดิลทรงพลัง: สปินเดิลเครื่องจักรกล A2-6 (2500r/min) + รูผ่าน 62mm เหมาะสำหรับการคว้านรูลึก
3. ความจุแปรรูปขนาดใหญ่: ช่วงเดินทางแกน Z 520mm + หยิบจับไฮดรอลิก 8 นิ้ว รองรับชิ้นส่วนเพชรยาว 480mm
4. เปลี่ยนเครื่องมือประสิทธิภาพสูง: หัวจับมีดเซอร์โว 12 สถานี (เส้นผ่านศูนย์กลางจานมีด Ø340mm) มาตรฐานรองรับที่จับมีดคว้าน Ø32
5. การป้องกันระดับอุตสาหกรรม: ฝาครอบปิดสนิท + ร่องระบายเศษแบบฝังตัว สามารถเพิ่มเครื่องระบายเศษได้
6. ไฮดรอลิกอัจฉริยะ: สถานีปั๊ม 2.2kW + ถัง 65L รับประกันแรงกดที่มั่นคงสำหรับหยิบจับและหางเสือ

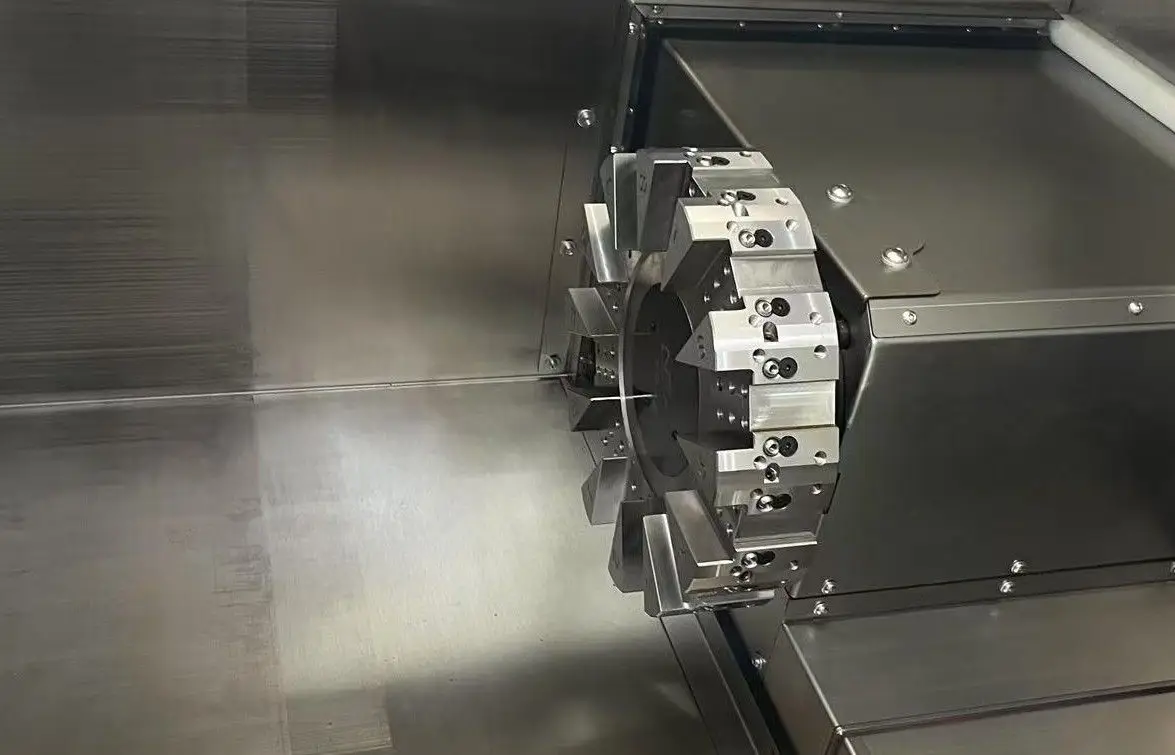

ระบบหัวจับมีดแข็งแรง
SC-5050(A2-6) ใช้หัวจับมีดเซอร์โว 8/12 สถานีประสิทธิภาพสูง รองรับกระบวนการที่ซับซ้อนสำหรับการแปรรูปต่อเนื่อง
มีตัวเลือกหัวจับมีดเซอร์โว 8/12 สถานีสองแบบ เพื่อตอบสนองความต้องการสถานการณ์การแปรรูปที่แตกต่างกัน
โต๊ะสปินเดิลแข็งแรงสูง
ใช้การออกแบบสปินเดิลเครื่องจักรกล A2-6 พร้อมมอเตอร์ขับเคลื่อนตรงในตัว 11kw
การออกแบบแรงบิดสูงร่วมกับระบบตลับลูกปืนแม่นยำ ช่วยให้การทำงานมั่นคงแม้ในสภาวะตัดที่มีโหลดสูงที่ความเร็วต่ำ มีความสามารถในการตัดที่ยอดเยี่ยม
เส้นผ่านศูนย์กลางรูผ่านสปินเดิลสูงถึง 63mm สามารถแปรรูปชิ้นส่วนเพชรขนาดใหญ่ได้อย่างง่ายดาย ความเร็วสปินเดิลสูงสุด 3000rpm ตอบสนองความต้องการทั้งการตัดหนักและการแปรรูปแม่นยำ
หางเสือไฮดรอลิกแข็งแรงสูง
ติดตั้งระบบหางเสือไฮดรอลิกแข็งแรงสูง ช่วงเดินทางถึง 320mm ช่วงเดินท่อ 100mm ออกแบบด้วยความลาดเอียงมอร์สหมายเลข 5
ไม่ต้องกังวลกับปัญหาการแกว่งของชิ้นงานเพชร ทำให้การแปรรูปมั่นคงภายใต้สภาวะตัดแรง
โครงสร้างเตียงแบบกล่องแข็งแรงสูงที่ต่อต้านการเคลื่อนตัวจากความร้อน
ข้อมูลจำเพาะทางเทคนิค SC-5050(A2-6)
รายละเอียดข้อมูลจำเพาะทางเทคนิคทั้งหมด
| รายการ | ข้อมูลจำเพาะ | SC-5050(A2-6) |
|---|---|---|
| ความสามารถและความจุในการแปรรูป | ขนาดหัวจับมีด | T8/T12 |
| เส้นผ่านศูนย์กลางหมุนสูงสุด mm | 500 | |
| เส้นผ่านศูนย์กลางแปรรูปมาตรฐาน mm | 280 | |
| เส้นผ่านศูนย์กลางตัดสูงสุด mm | 420 | |
| ความยาวแปรรูปสูงสุด mm | 500 | |
| เส้นผ่านศูนย์กลางแปรรูปแท่ง mm | 51 | |
| ระยะเคลื่อนที่ | ระยะเคลื่อนที่แกน X mm | 240 |
| ระยะเคลื่อนที่แกน Z mm | 450 | |
| สปินเดิล | ความเร็ว (min⁻¹) | 3000(แนะนำไม่เกิน 1800) |
| มุมแบ่งขั้นต่ำ (ควบคุมแกน Cs) deg | - | |
| ปลายสปินเดิล (รหัสสาธารณะ) | A2-6 | |
| เส้นผ่านศูนย์กลางรูผ่าน mm | 62 | |
| เส้นผ่านศูนย์กลางภายในตลับลูกปืน mm | 110 | |
| หัวจับมีด | รูปแบบหัวจับมีด | ติดตั้งโดยตรง |
| จำนวนเครื่องมือที่ติดตั้ง (ตัว) | 8/12 | |
| ความสูงด้ามมีดสี่เหลี่ยม mm | 25 | |
| เส้นผ่านศูนย์กลางด้ามมีดคว้าน mm | 40 | |
| หางเสือ | ระยะเคลื่อนที่หางเสือ mm | 320 |
| เส้นผ่านศูนย์กลางท่อหางเสือ mm | 75 | |
| ความลาดเอียงรูกรวยท่อหางเสือ | MT.5 | |
| ระยะเคลื่อนที่ท่อหางเสือ mm | 100 | |
| ความเร็วป้อน | ความเร็วป้อนเร็ว m/min | X:24 / Z:30 |
| มอเตอร์ | มอเตอร์สปินเดิล (30 นาที 60%/ต่อเนื่อง) kW | 11/15 |
| มอเตอร์เครื่องมือหมุน (15 นาที/ต่อเนื่อง) kW | - | |
| มอเตอร์แกนป้อน kW | X:1.5 / Z:1.5 | |
| มอเตอร์ปั๊มไฮดรอลิก kW | 1.5 | |
| มอเตอร์ปั๊มน้ำหล่อเย็นตัด kW | 0.4 | |
| แหล่งจ่ายไฟที่ต้องการ | กำลังไฟฟ้า kVA | 15 |
| ความจุถัง | สำหรับอุปกรณ์ไฮดรอลิก L | 65 |
| สำหรับน้ำมันหล่อลื่น L | 3 | |
| สำหรับน้ำหล่อเย็นตัด L | 120 | |
| ขนาด/น้ำหนักเครื่อง | ความสูงเครื่อง mm | 1700 |
| ความสูงจากพื้นถึงศูนย์กลางสปินเดิล mm | 1020 | |
| พื้นที่ใช้สอย (ขนาดมาตรฐาน)x3 mm×mm | 2400×1650 | |
| น้ำหนักเครื่อง kg | 3500 |
รับข้อมูลทางเทคนิครายละเอียด SC-5050(A2-6)
ติดต่อเราทันทีเพื่อรับโซลูชันเฉพาะและใบเสนอราคาพิเศษ
