SC-40-40
Двухшпиндельный токарно-фрезерный станок
Револьверная головка
Опция: одинарная/двойная
Главный двигатель
7.5кВт × 2
Гидравлический патрон
6 дюймов
Электрошпиндели A2-5 × 2
50-4000 об/мин
Серия SC-40-40 разработана для мелкосерийного многономенклатурного производства. Два шпинделя + опциональные револьверные головки обеспечивают гибкость обработки валов, втулок, симметричных деталей и заготовок со сложной геометрией.
1. Станина из литого чугуна по схеме "плоскость-вертикаль-плоскость" повышает виброустойчивость. Двухшпиндельная компоновка поддерживает непрерывную обработку симметричных деталей.
2. Оси X/Z оснащены прецизионными роликовыми направляющими (35 роликов + 8 кареток) и шариковыми винтами C3 (тип 3210). Повторяемость позиционирования: 0.005мм.
3. Два электрошпинделя A2-5 с парными подшипниками NSK обеспечивают повторяемость деления ≤0.006° (20 угловых секунд). Скорость резания: 50–3000 об/мин.
4. Опциональные револьверные головки, гидравлический задний центр и 6-дюймовый патрон обеспечивают токарно-фрезерную обработку и обработку длинных валов.
5. Система ЧПУ SYNTEC 22TB управляет серводвигателями осей X/Z. Автоматическая система смазки обеспечивает непрерывную работу.
6. Опция: конвейер стружки для автоматизированных линий.

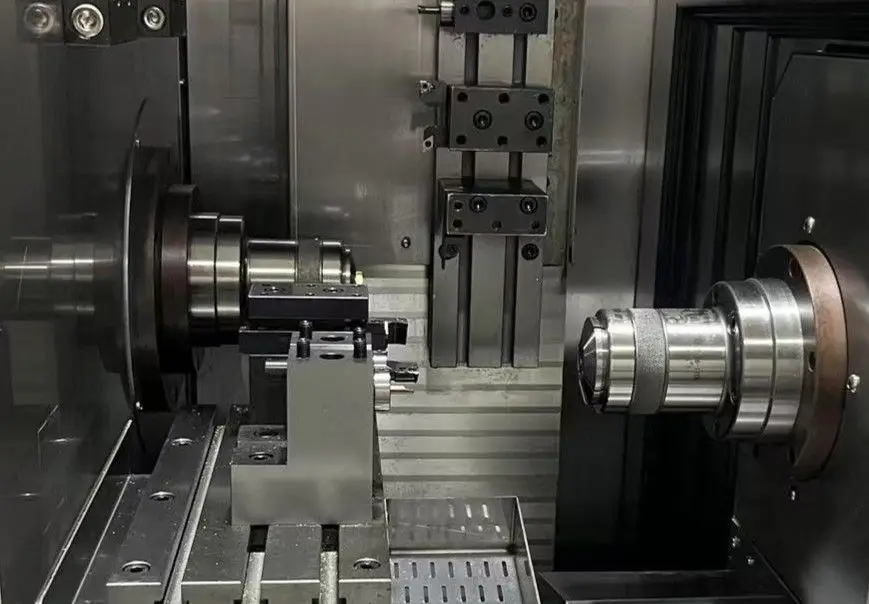

Система синхронной двухшпиндельной обработки
SC-40-40 оснащен двумя независимыми электрошпинделями A2-5 (7.5кВт каждый) для одновременной обработки с двух сторон, что сокращает время перехода между операциями.
По желанию заказчика возможна установка сервоприводных или револьверных головок с обеих сторон.
Высокая точность деления шпинделя: повторяемость ≤20 угловых секунд (0.006°), абсолютная точность 70 угловых секунд (0.02°). Идеально для прецизионного деления.
Высокоточная жесткая конструкция
Станина из высокопрочного чугуна обеспечивает долговременную стабильность. Прецизионные шариковые винты C3 и направляющие обеспечивают высокую жесткость и точность. Подшипники NSK P4 гарантируют стабильную работу шпинделя.
Оси X/Z оснащены роликовыми направляющими (35 роликов + 8 кареток) с высокой виброустойчивостью для тяжелого резания.
Повторяемость позиционирования осей X/Z: 0.005мм, абсолютная точность: 0.005мм.
Модульная расширяемость
Опциональные револьверные головки поддерживают токарно-фрезерную обработку (сверление, фрезерование пазов, нарезание резьбы).
Система ЧПУ SYNTEC 22TB с серводвигателями осей X/Z обеспечивает быстрый отклик.
Оптимальная конструкция инструментального магазина сокращает время смены инструмента, повышая эффективность.
Технические характеристики SC-40-40
Подробные технические параметры
| Параметр | Характеристика | SC-40-40 |
|---|---|---|
| Возможности обработки | Диаметр обработки (мм) | 400 |
| Макс. диаметр резания (мм) | 36/42 | |
| Макс. длина обработки (мм) | 100 | |
| Стандартный диаметр обработки (мм) | 35/42 | |
| Ход | Ход по X (мм) | 350 |
| Ход по Z (мм) | 220 | |
| Шпиндель | Тип шпинделя | A2-5 |
| Диаметр отверстия (мм) | 36/42 | |
| Диаметр сквозного отверстия (мм) | 48 | |
| Скорость шпинделя (об/мин) | 50-4000 | |
| Скорость | Быстрый ход по X (м/мин) | 15-20 |
| Быстрый ход по Z (м/мин) | 15-20 | |
| Точность | Повторяемость X/Z (мм) | 0.005 |
| Повторяемость деления шпинделя | ≤20 угл. сек. (0.006°) | |
| Абсолютная точность деления | 70 угл. сек. (0.02°) | |
| Абсолютная точность X/Z (мм) | 0.005 | |
| Мощность двигателя | Мощность шпинделя (C-ось) (кВт) | 4/5.5/7.5 |
| Габариты/вес | Размер инструмента (мм) | 20/25 державка |
| Вес станка (кг) | 3500 | |
| Габариты Д/Ш/В (мм) | 2150/1600/1750 |
