SC-5050D
Токарно-фрезерный станок
Силовой револьвер
12 позиций BMT-55
Главный двигатель
15кВт
Гидравлический патрон
8 дюймов
Электрошпиндель A2-6
50-3000 об/мин
Серия SC-5050D разработана для обработки крупных деталей. Конструкция с наклонной станиной 30°, высокомоментный электрошпиндель и 12-позиционный револьвер BMT-55 обеспечивают исключительную производительность и точность.
1. Специализация: диаметр обработки 550 мм, отверстие шпинделя φ66 мм, макс. длина обработки 450 мм.
2. Жесткая конструкция: роликовые направляющие X/Z (класс предварительного натяга P) + шарико-винтовые пары 4008/4012 (класс C3).
3. Прямой привод шпинделя: 15кВт двигатель (50-3000 об/мин), низкий центр тяжести для стабильности.
4. Мощный инструмент: 3.1кВт привод (5000 об/мин), поддержка расширения BMT55.
5. Гидравлическая система: 2.2кВт/60л, совместимость с 8-дюймовыми патронами.

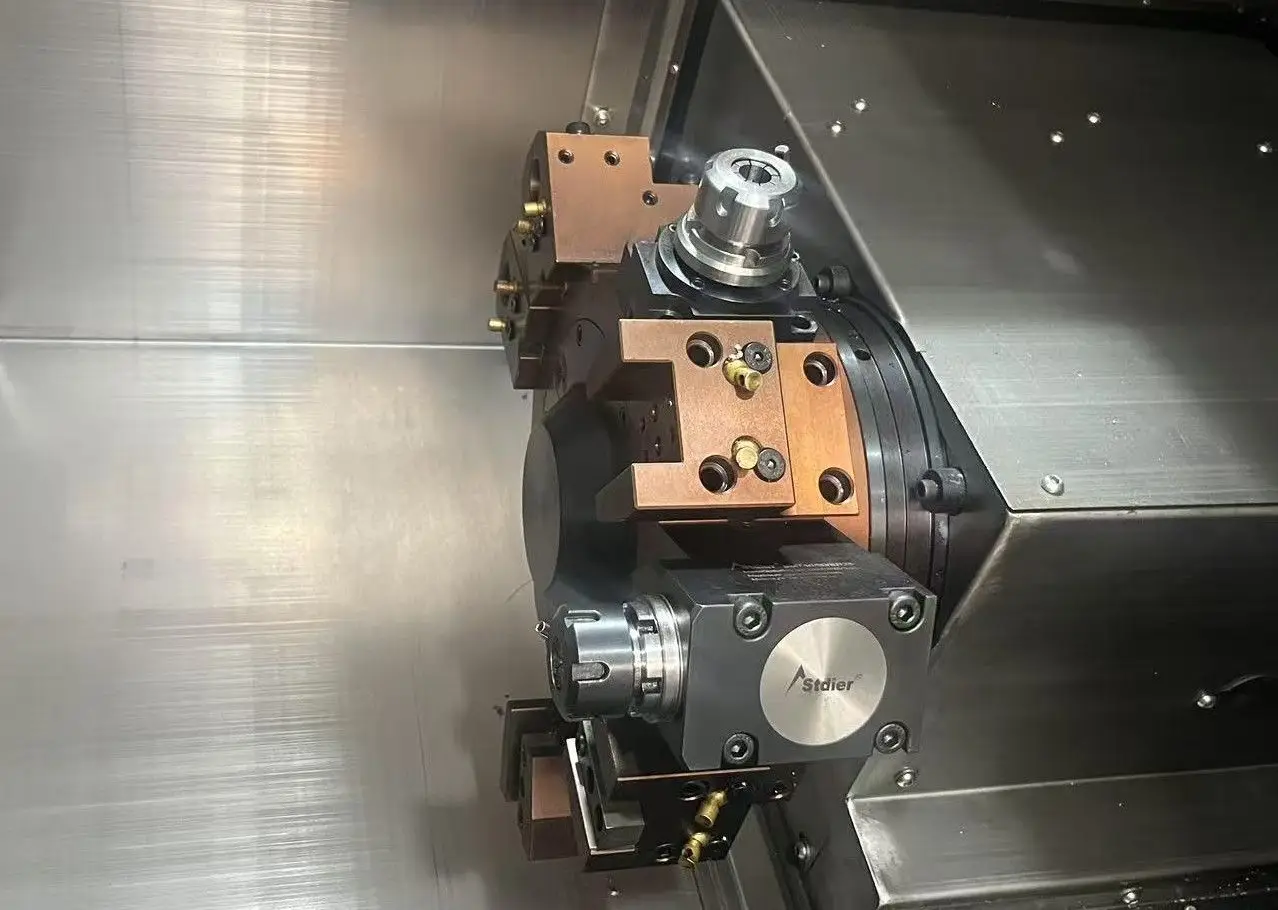

Мощная система револьверной головки
SC-5050D оснащен 12-позиционной револьверной головкой BMT-55 для прямого монтажа инструмента без переходников.
Опции 12-позиционных револьверов BMT-55 для различных задач обработки.
Высокожесткая шпиндельная бабка
Электрошпиндель A2-6 с 15кВт двигателем прямого привода.
Высокий крутящий момент и прецизионные подшипники (класс P4) для стабильной работы при тяжелых режимах.
Сквозное отверстие 66 мм для обработки крупных валов. Максимальная скорость 3000 об/мин.
Высокожесткий гидравлический задний центр
Гидравлическая задняя бабка с ходом 300 мм, ход пиноли 100 мм и конусом Морзе №5.
Стабильная обработка валов без вибрации при силовом резании.
Сверхжесткая коробчатая станина с защитой от тепловых смещений.
Технические параметры SC-5050D
Детальные технические характеристики
| Параметр | Характеристика | SC-5050D |
|---|---|---|
| Обрабатывающая способность | Тип револьвера | T12 |
| Макс. диаметр обработки, мм | 550 | |
| Стандартный диаметр, мм | 280 | |
| Макс. диаметр обработки, мм | 400 | |
| Макс. длина обработки, мм | 450 | |
| Диаметр прутка, мм | 51 | |
| Перемещение | По оси X, мм | 240 |
| По оси Z, мм | 410 | |
| Шпиндель | Скорость (мин⁻¹) | 3000(рекомендуется до 1800) |
| Минимальный угол поворота (Cs-ось), град | - | |
| Тип шпинделя | A2-6 | |
| Диаметр отверстия, мм | 66 | |
| Диаметр подшипника, мм | 110 | |
| Револьвер | Тип | Прямой монтаж |
| Количество инструментов | 12 | |
| Высота державки, мм | 25 | |
| Диаметр расточной оправки, мм | 32 | |
| Задняя бабка | Ход, мм | 300 |
| Диаметр пиноли, мм | 75 | |
| Конус пиноли | MT.5 | |
| Ход пиноли, мм | 100 | |
| Скорость подачи | Быстрая подача, м/мин | X:25 / Z:25 |
| Двигатели | Главный двигатель (30 мин 60%/непрерывно), кВт | 15 |
| Двигатель вращающегося инструмента (15 мин/непрерывно), кВт | 3.2 | |
| Двигатели подачи, кВт | X:2.4 / Z:2.4 | |
| Гидравлический насос, кВт | 1.5 | |
| Насос СОЖ, кВт | 0.55 | |
| Требуемое питание | Мощность, кВА | 15 |
| Объем баков | Гидравлика, л | 65 |
| Смазка, л | 3 | |
| СОЖ, л | 120 | |
| Габариты/вес | Высота станка, мм | 1650 |
| Высота центра, мм | 1020 | |
| Площадь (стандарт), мм×мм | 2400×1650 | |
| Вес станка, кг | 3800 |
