STFH-780
双主轴双龙门车铣复合机床
双排刀、双动力头、双Y轴
5工位排刀+3工位动力头+6工位镗孔刀架 ×2
双主电机
台湾御城18.5kw ×2
铸铁床身
HT300
双A2-5永磁同步电主轴
50-5000rpm
STFH-780系列专为复杂零件高效加工设计，采用双主轴对接加工方法，双龙门结构横向移动稳定、上下移动轻便快捷。左右两侧均配备多刀排、三轴动力头、多孔镗钻刀座，可同时对复杂零件进行车、铣、镗、钻等加工，实现一次性加工完成，无需二次装夹和多工序加工。

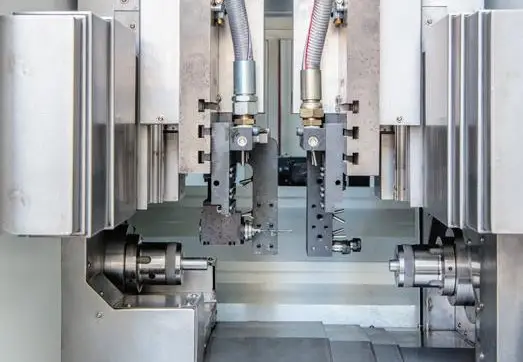

双主轴同步加工系统
STFH-780采用左右两台台湾御城高精度电主轴YCD200型，最大主轴孔径46mm，转速区间50-5000转/分，额定转速3000转/分。双主轴设计大幅提升加工效率，特别适合批量生产。
本机左边主机设计安装6刀位刀排座、3刀位动力头、6刀位镗钻刀座；右边设计安装4刀位刀排座(可根据客户需求安装6到位刀排座)、3刀位动力头、6刀位镗钻刀座。
采用双主轴对接加工方法，双龙门具有横向移动稳定、上下移动轻便快捷等优点。

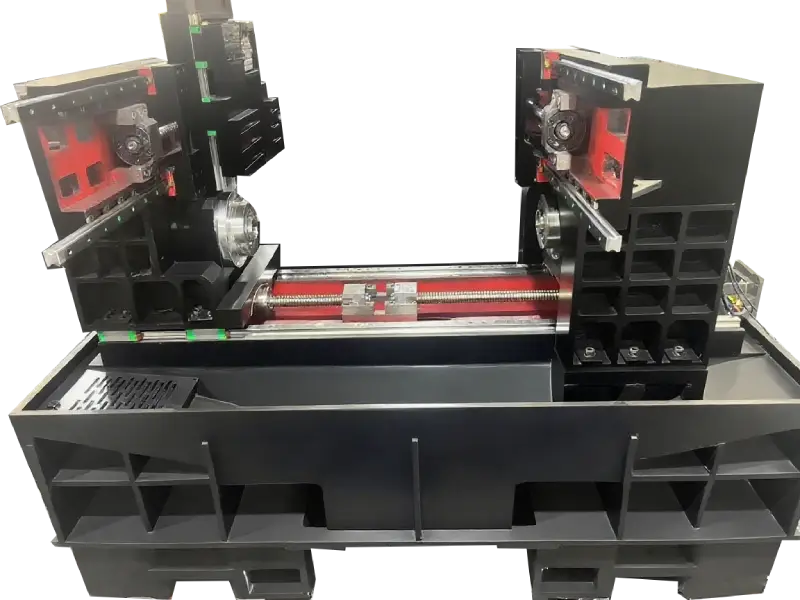

高精度刚性结构
采用HT300高强度铸铁床身，确保设备长期稳定运行。进口C3级丝杆线轨提供高刚性和高精度运动控制，日本NSK-P4级角接触轴承保证主轴长期稳定运行。
双龙门结构设计提供卓越的横向移动稳定性和轻便快捷的上下移动，特别适合复杂零件的高精度加工需求。
设备整体结构经过有限元分析优化，确保在高速加工状态下的稳定性。底座采用宽大设计，增加设备稳定性，减少振动对加工精度的影响。

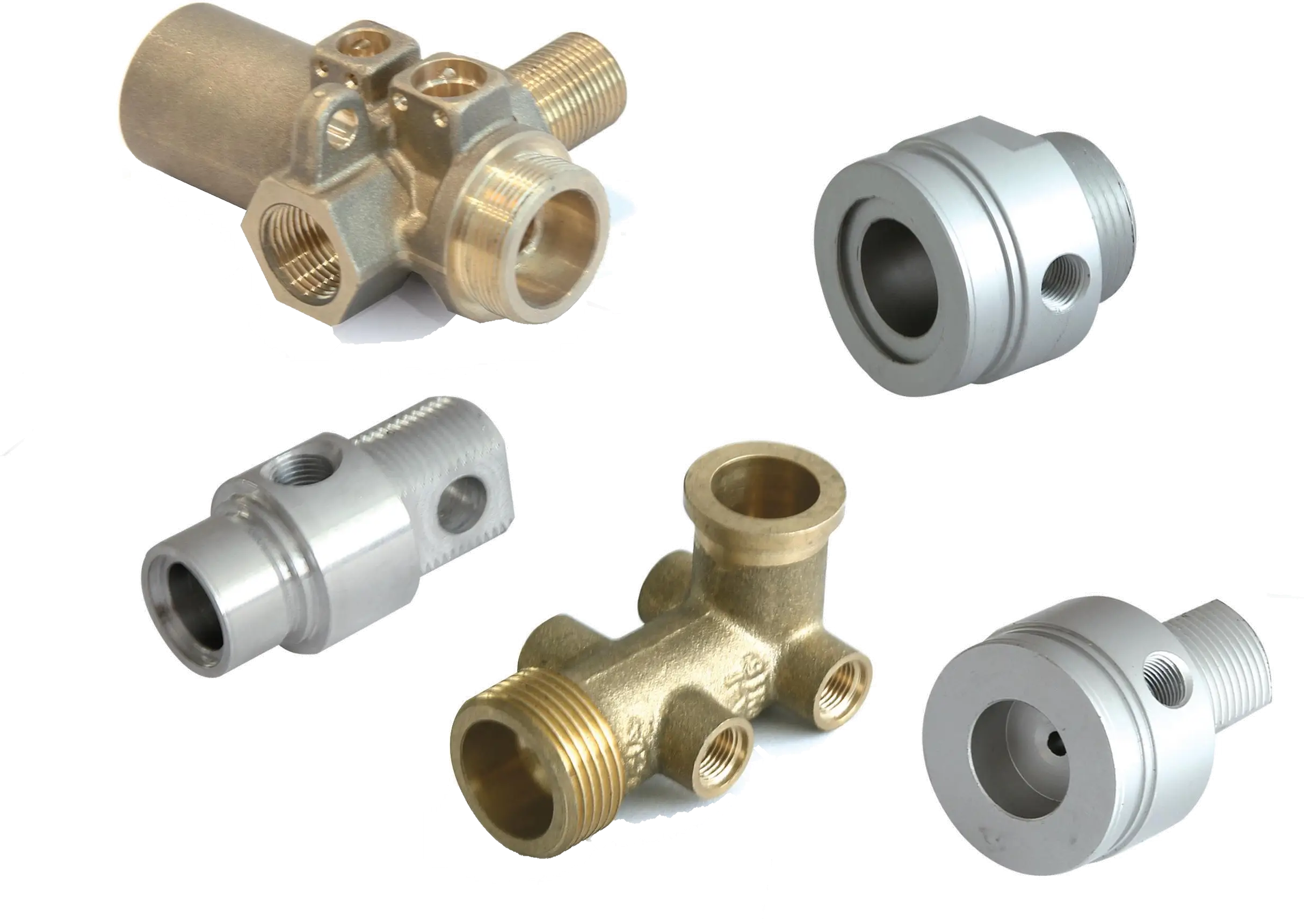

多工序复合加工能力
左右两侧可同时对各种复杂零件进行车、铣、镗、钻等加工，实现复杂零件一次性加工完成，无需二次装夹和多工序加工。大幅提高零件加工精度和加工效率。
配备新代双通道可控10轴高端数控系统，可同时控制多轴联动，实现复杂曲面的高精度加工。
刀具库设计合理，换刀时间短，提高设备综合利用率。
特别适合气动行业、防爆行业、密封件行业及各种复杂零配件的加工需求。
STFH-780技术参数规格
详细技术参数一览
| 项目 | 规格 | STFH-780 |
|---|---|---|
| 轴 | 主轴数 | 2 |
| 主轴锥型 | A2-5 | |
| 主轴贯通孔直径(mm) | 46 | |
| 行程1 - X轴(mm) | 640 | |
| 行程1 - Y轴(mm) | 155 | |
| 行程1 - Z轴(mm) | 258 | |
| 行程2 - X轴(mm) | 640 | |
| 行程2 - Y轴(mm) | 155 | |
| 行程2 - Z轴(mm) | 719 | |
| 速度 | 主轴转速(r/min) | 50 - 5000 |
| 快速进给(mm/min) | 24000 | |
| 切削进给(mm/min) | 10000 | |
| 刀库 | 排刀架(组) | 2 |
| 左排刀架数量 | 6 | |
| 右排刀架数量 | 4 | |
| 左动力铣头数 | 3 | |
| 右动力铣头数 | 3 | |
| 排刀刀柄规格(mm) | 12x12 | |
| 镗孔刀刀杆直径(mm) | 20 | |
| 扭矩 | 电主轴（最大扭矩）(N.M) | 80 |
| 电机（最大扭矩） - X轴(N.M) | 11 | |
| 电机（最大扭矩） - Y轴(N.M) | 11 | |
| 电机（最大扭矩） - Z轴(N.M) | 18.6 | |
| 动力头电机（最大扭矩）(N.M) | 8.3 | |
| 功率 | 电主轴（功率）(KW) | 19 |
| X轴电机（功率）(KW) | 2.4 | |
| Y轴电机（功率）(KW) | 2.4 | |
| Z轴电机（功率）(KW) | 3.9 | |
| 动力头电机（功率）(KW) | 1.7 | |
| 机床体积/重量 | 外形尺寸（长×宽×高）(mm) | 3000×2200×2300 |
| 总重量（kg） | 7000 |
